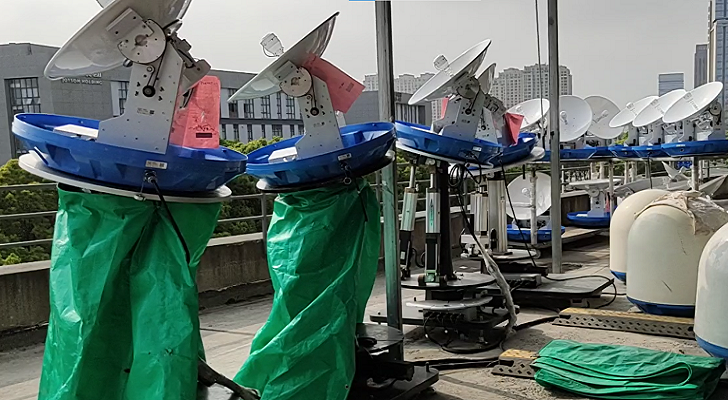

兩自由度調姿平臺【旋轉試驗臺】用于船舶飛行器設備跟蹤疲勞測試

產品介紹：

名稱	兩自由度+旋轉軸測試平臺 運動性能指標
主要技術指標	（1）有效載荷：300kg，總載荷：500kg（含平臺自重）。
	（2）運動參數：
	姿態	位移	速度	加速度	重復定位精度
	俯仰（α）	±100°	±30°/s	±60°/s²	0.1°
	滾轉（β）	±30°	±30°/s	±60°/s²	0.1°
	偏航（γ）	±30°	±30°/s	±60°/s²	0.1°
其他技術指標	系統響應頻率：0.0HZ～20HZ。
	行程回差：≤0.2mm。
	平臺系統連續運行12h以上，任何一個電動缸的位置漂移不超過0.00025m。
	額定載荷下，全行程往復工作壽命不小于1×10⁷次，存儲壽命不小于48個月。
	平臺系統以40mm/s速度運動時，距平臺系統1m處的噪聲強度低于70dB。
	a. 平臺系統一次連續工作時間不低于48小時。 b. 使用壽命不小于22000小時。 c. 平均無故障時間MTBF≥2200小時。 d、平均維修時間MTBF<4小時
供電	單相交流220V 總功率約2.5KW
控制特點	1、自研控制卡使用CANopen總線協議，通訊速率更高，技術成熟，穩定性更高。 2、控制卡集成度高、設備電氣接線簡單，無需外接限位開關，故障率低且安全。 3、運動控制卡集成多軸平臺算法。 4、操作界面簡單，故障率低，穩定可靠。

電動缸技術參數明細表
安裝方式	前后鉸接
傳動絲桿
有效行程	來
額定出力（N）	電
最大出力（N）	咨
額定速度（mm/sec）	詢	mm/sec范圍內可調
最高速度（mm/sec）		瞬時速度
伺服電機額定功率（W）		伺服電機（編碼器）
伺服電機額定轉速
旋轉軸技術參數明細
伺服電機額定功率（W）		伺服電機（編碼器）
伺服電機額定轉速
高精度回轉平臺

交貨清單
1	電動缸	2臺	自研
2	伺服電機	3臺	臺達A2
3	伺服驅動器	3臺	臺達A2
4	運動控制器	1套	自研
5	控制柜	1臺	自研
6	直流電源	1臺	MW24V電源
7	電控元器件	1套	德國施耐德
8	控制監控軟件	1套	自研
9	鉸支座	5套	自研
10	上下平臺	各1套	自研
11	高精度回轉平臺	1套
12	平臺支撐	1套	自研

1、用戶培訓及二次開發說明

平臺交付前，對用戶進行如下培訓:

(1) 平臺操作培訓。

(2) 安全操作說明。

(3) 平臺指令、接口通訊培訓。

(4) 故障識別及處理培訓。

平臺交付后，按用戶需要，輔助用戶對平臺指令、平臺軟件接口等進行二次開發，上，下位機通信協議如下：

上，下位機通訊采用UDP/IP協議，數據刷新率100HZ，硬件傳輸速度為100Mbps。

2. 售后服務及保障能力

設備驗收合格后，保修期36個月。在產品的全壽命期提供良好服務。服務及維護人員12小時內響應，24小時內到達現場。

3. 平臺升級服務

在平臺設計階段，充分考慮平臺的硬件和軟件的可維護性，以及升級接口。

3.1. 軟件升級服務

控制軟件采用先進面向?qū)ο蟮哪K化設計方式，軟件功能設計模塊化，可快速替換及升級。

在平臺保質期內，承諾平臺軟件功能免費升級。對用戶提出新功能、新要求，經雙方協商可行性及方案后，盡快完成。

3.2. 硬件升級服務

平臺中大量的硬件采用通用接口的模塊化設計，平臺電路部分按照板級維護和板級升級設計，可快速維護及升級。

對用戶提出硬件升級要求，雙方協商解決。

【產品特點】
1、在惡劣環境下工作，可防水、防爆、防鹽霧等（常規IP65,需定制防護等級）。
2、可按客戶要求訂做不同出力、不同速度、不同行程的電動缸。
3、采用高精度絲杠和品牌電機，定位精度高，響應快，行程和速度可調。
4、產品低噪音、節能環保、工作壽命長，一般民用220V供電即可。
5、體積小、重量輕、安裝調試操作方便，穩定性好。
6、電機有過流保護、電缸過行程保護等多種保護措施，確保設備安全運行。

【主要性能指標】
1、額定推拉力：可定制。
2、動作頻率(最大)：20次/秒。
3、額定行程：0-2000mm。可定制
4、工作環 境：耐高溫、防塵、防水、防爆。
5、環境溫度：-40℃～60℃。
6、相對濕度：80%（20±5℃）。
7、無污染。

8、定位精度0.05mm 一般0.02mm 最高0.01mm

具體指標可根據您提的要求來定制

請撥打我們的電話1590758649

021-67735848；15618391893

【功能特性】
1、加速度快、定位時間短、動態性能好!（精、準、快、穩）
2、精密、穩定
3、可單軸使用
4、多軸組合、配合
5、可模組化應用，自動化改造。
6、節省機械設計空間、安裝方便，可選性強。
7、具有多種安裝與連接方式和附件可供設計選擇
8、可搭配多種馬達與馬達控制調節器（伺服、步進、直流、交流等）
9、可多點定位與多段控制，控制簡單。
10、傳動效率高，節約能源，故障率低，基本免維護，使用壽命長。
【使用范圍】

航天航空試驗測試、多自由度模擬仿真、多自由度動感娛樂、多自由度精密加工、機器人、機械升降平臺、汽車壓機、汽車制造設備、機械自動化生產線、鋼鐵連鑄、石油化工、物料搬運、注塑機、模具控制、閥門控制、精密機床、制藥機械、食品工業等領域。
